1 在线监测装置介绍
1.1 概述

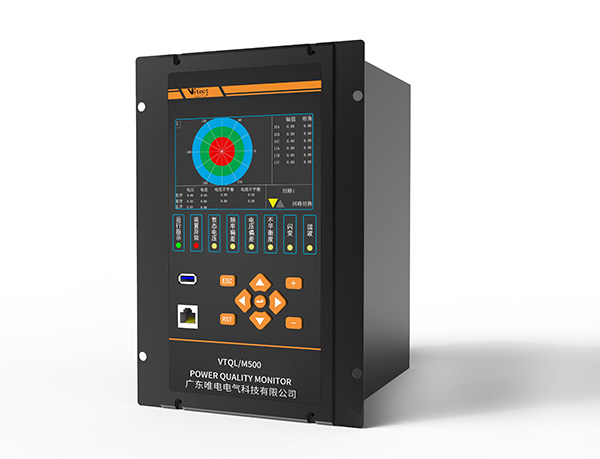

VTQL/M500 电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统,遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了 IEC61000-4-30 A 级标准,能够满足 110kV 及以下供电系统电能质量监测的要求,广泛适用于供电系统、化工、钢铁、冶金、医院、数据中心、轨道交通、智慧建筑等行业的电能质量监测。
1.1 功能简述
1.1.1 人机界面功能
装置面板上带有 5 寸彩色 LCD 显示器,以图形方式显示主要电能质量监测指标的实时数据。可对装置硬件时钟进行设置,对监测参数进行设置、修改和查看,并设有密码保护。
1.1.2 记录存储功能:
可对监测点数据实时保存,3min 数据(保存最大值)在装置上最长保存时间为 3 个月, 之后按”先进先出”原则更新。
1.1.3 统计功能
装置具有对主要监测指标的在线统计功能,可统计一天内监测指标的最大值、最小值、 平均值等。
1.1.4 通讯功能
装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过 RS232/RS485 接口,以 Modem 或GPRS 方式与远方通讯。装置支持 Modbus-TCP/RTU 通讯协议、IEC 61850 MMS 协议。
1.5.5 GPS 对时功能
装置具有GPS 硬对时接口,可以接受 IRIG-B 码对时或者秒脉冲对时信号,保持与远方管理中心的时钟一致。
1.5.6 告警功能
可根据用户设定的电能质量指标的限值,启动指标报警功能。
1.5.7 录波功能
装置对每个告警事件都进行录波,并提供手动录波功能。
1.5.8 本地 PQDIF 文件生成功能
统计数据及事件记录可以 PQDIF 文件格式保存。
1.5.9 Web 功能
集成嵌入式 Web Server 功能,支持不同权限等级的用户登录访问。不同等级用户使用不同 8 位密码登录,用户可通过浏览器直接连接装置,可实时查看电能质量数据和整定装置参数。
1.6.0 丰富的接口资源
16 路交流电压/电流通道,可同时接入多组电压电流,如单组电压电流、双组电压电流等;
16 路可编程无源继电器出口、22 路有源开关量输入通道;
2 路 RS485 接口支持 Modbus-RTU 规约;
4 路以太网接口,支持 Modbus-TCP、IEC61850、Web Server; 1 路 GPS 对时接口,支持 IRIG-B 对时方式;
1 路 RS232 接口,用于接入打印机;
1 路 USB 接口,可用于文件导出及装置维护。
1.6.1 可靠性设计
装置软硬件具有持续完善的自检功能,抗干扰性能好,装置通过多项电磁兼容检测认证, 电快速瞬变脉冲群、静电放电、浪涌抗干扰性能均达到国家标准。
1.6.2 功能对照表
本系列装置除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动、瞬态 冲击监测和记录,具有较强的实用性。
电能质量在线监测装置,有多种型号可供选择,用户可根据母线和线路数目,进行选配。
VTQL/M500 电能质量在线监测装置交流输入配置表:
型号及规格 |
主要配置 |
适用范围 |
1U1I |
1 组电压、 3 组电流 |
1 条母线,3 条线路 |
2U2I |
2 组电压、 2 组电流 |
2 条母线,每条母线有 1 条线路 |
1U3I |
2 组电压、 3 组电流 |
1 条母线,3 条线路 |
基本功能 |
||||
稳态数据 |
电压、电流有效值 |
√ |
||
频率显示 |
√ |
|||
基波相角及矢量图 |
√ |
|||
实时电压电流波形显示(显示通道可配置) |
√ |
|||
有功、无功、视在功率、功率因数 |
√ |
|||
正向有功、反向有功、正向无功、反向有功电能 |
√ |
|||
电压、电流序分量 |
√ |
|||
电流、电压不平衡度 |
√ |
|||
电压偏差 |
√ |
|||
频率偏差 |
√ |
|||
峰值因子 |
√ |
|||
谐波 (2-63 次) |
电压、电流谐波有效值 |
√ |
||
电压、电流谐波含有率 |
√ |
|||
电压、电流谐波总畸变(THD) |
√ |
|||
电压、电流总需求畸变(TDD) |
√ |
|||
电压、电流谐波相角 |
√ |
|||
K 因子 |
√ |
|||
奇次谐波畸变率 |
√ |
|||
偶次谐波畸变率 |
√ |
|||
各次谐波电能 |
√ |
|||
各次谐波功率 |
√ |
|||
间谐波 (0.5-63.5 次) |
电压、电流间谐波有效值 |
√ |
||
电压、电流间谐波含有率 |
√ |
|||
电压闪变(短闪变、长闪变) |
√ |
|||
电压波动 |
√ |
|||
暂态数 据 |
电压暂降 |
√ |
||
电压暂升 |
√ |
|||
短时中断 |
√ |
|||
冲击电流 |
√ |
|||
事件记 录 |
暂态事件 |
暂态事件越限触发 |
√ |
|
稳态事件 |
稳态事件越限触发 |
√ |
||
工作日志 |
记录装置工作信息 |
√ |
||
事件记录按照事件的时间标签排序 |
√ |
|||
故障录 波 |
事件触发录波 |
故障波形前后周期可设置 |
√ |
|
手动触发录波 |
录波采样点数可设置 |
√ |
||
定时触发录波 |
录波采样点数可设置 |
√ |
||
上位机触发录波 |
录波采样点数可设置 |
√ |
||
通讯 |
IEC61850 |
■ |
||
Modebus-RTU |
√ |
|||
Modebus-TCP |
√ |
|||
WebServer |
√ |
|||
打印机接口 |
√ |
|||
对时 |
GPS 对时(IRIG-B) |
√ |
||
SNTP |
|
√ |
||
手动对时 |
|
√ |
||
硬件资源 |
模拟量输入 AI |
16 个 |
|
■ |
干接点出口 DO |
16 个 |
开关量出口接口用户可自由配置 |
■ |
|
开关量输入 DI |
22 个 |
为无源接点,需要外接电源 |
■ |
|
USB 接口 |
1 个 |
用于维护与文件导出 |
√ |
|
RS485 |
2 个 |
|
√ |
|
RS232 |
1 个 |
|
√ |
|
GPS 对时接口 |
1 个 |
|
√ |
|
以太网接口 |
4 个 |
面板 1(维护)+背部 3 |
√ |
注:√表示标配功能,■表示可选功能,×表示不具备此功能呢。
